Giętki łącznik XTS 23-2 Flexible Corner Connector BLACK
Opis
Akcesoria dostępne na magazynie.

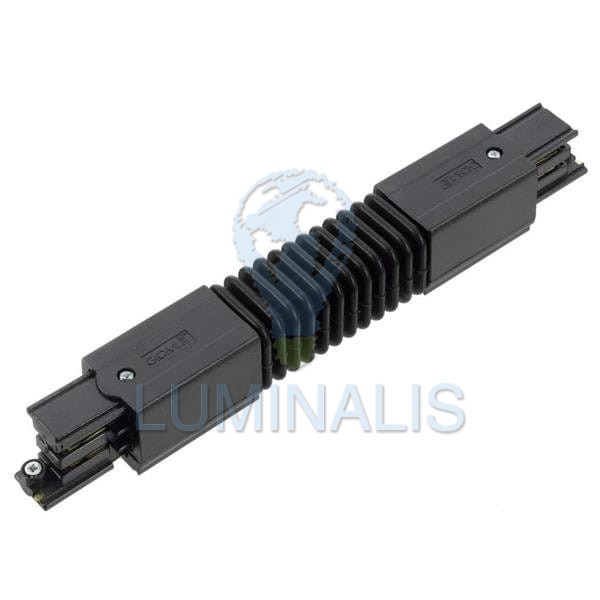

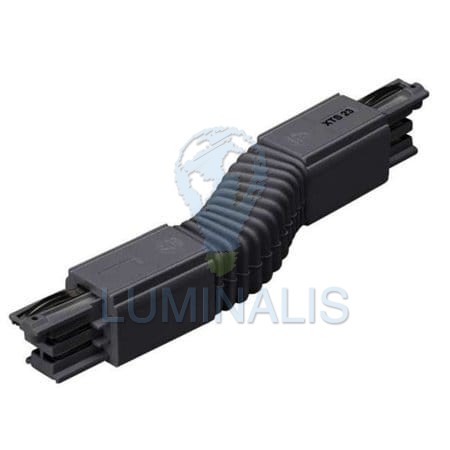

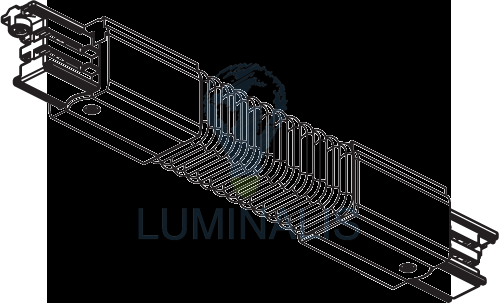

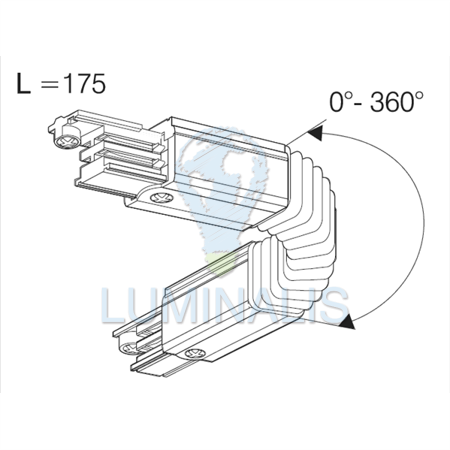

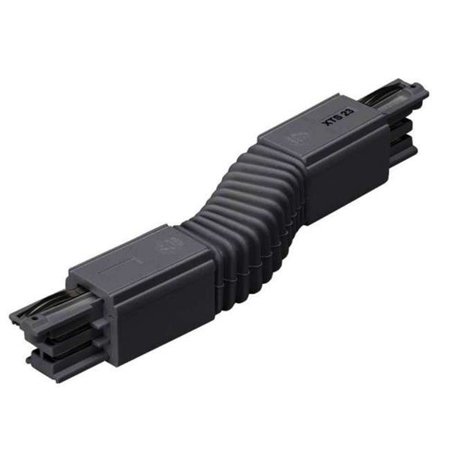

Giętki łącznik XTS 23-2 BLACK (czarny) bez zasilania jest jednym z akcesoriów przeznaczony do szynoprzewodów systemu GLOBAL TRACK zarówno 3-fazowych jak i 1-fazowych. Wykonany z plastiku jest niezbędna do połączenie dwóch szynoprzewodów dzięki swojej elastyczności oraz promieniowi 0°-360° pozwala tworzyć aranżacje np. w kształcie elipsy niezbędnej dla danego projektu.

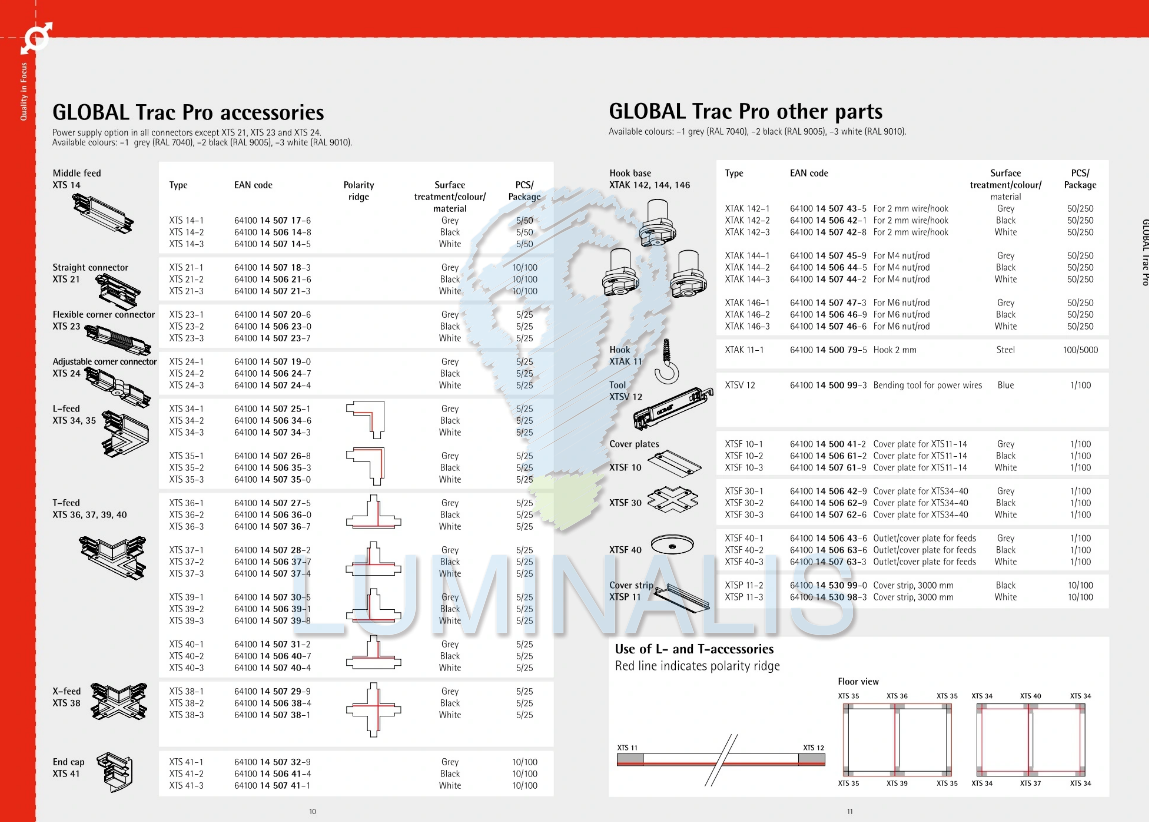

Dostępne kolory:
Type | Colour | PCS/Package |
---|---|---|
XTS 23–1 | Grey - szary | 5/25 |
XTS 23–2 | Black - czarny | 5/25 |
XTS 23–3 | White - biały | 5/25 |
Dane techniczne:
Kod produktu |
XTS 23-2 |
Kod EAN |
6410014506230 |
Stopień szczelności |
IP20 |
Napięcie Wej. |
230/400 V |
Materiał obudowy |
Plastik |
Materiał |
Obudowa - plastik, linie przewodzące - miedź |
Certyfikaty |
CE |
Kolor |
Czarny |

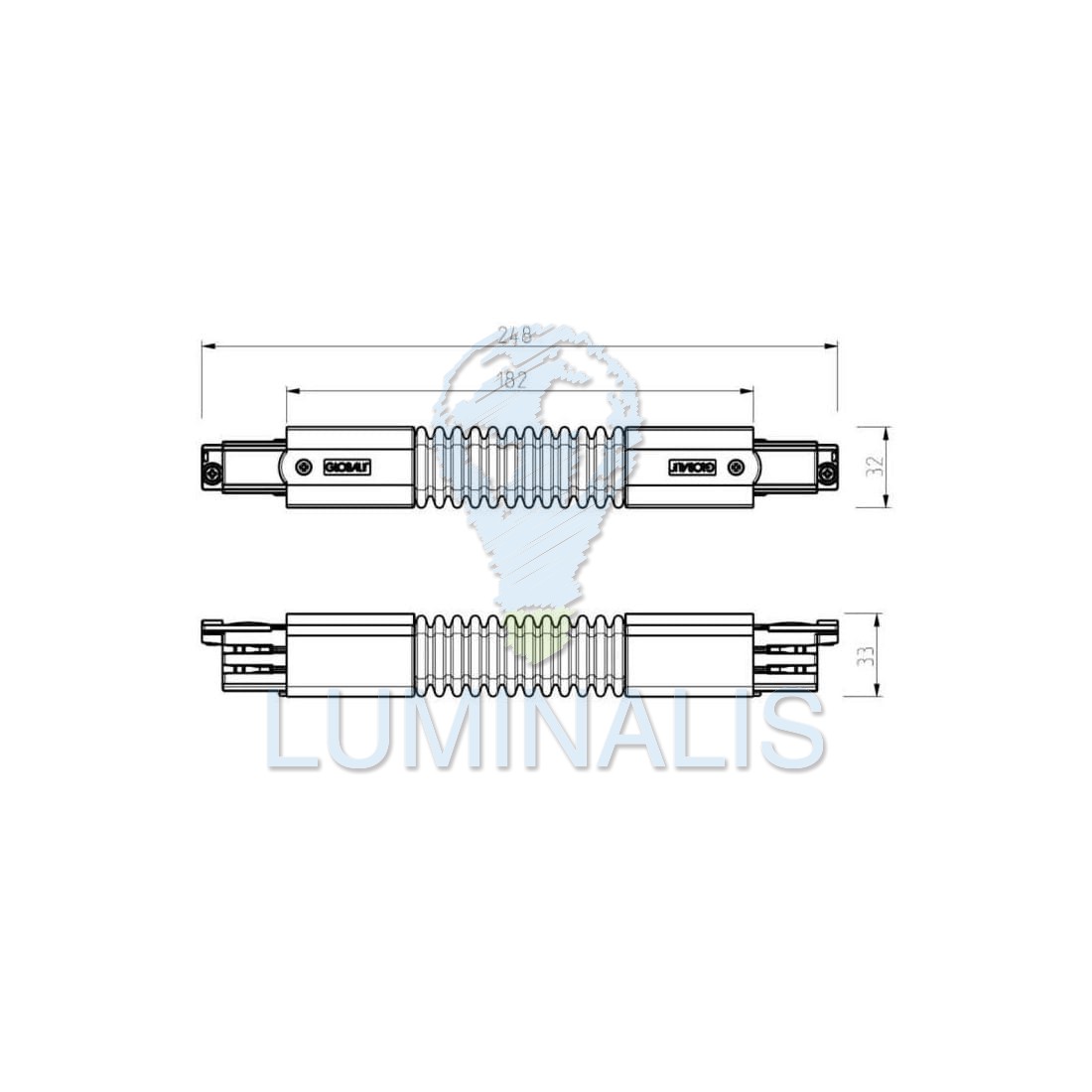

Długość |
250,00 mm |
Wysokość |
32,5 mm |
Szerokość |
30,00 mm |
Inne dane |
Wyprodukowano w Finlandii |
Opis |
Obciążalność do 16A |
Wersje montażu: NATYNKOWY, SUFITOWY, ZWIESZANY
Zastosowanie: WEWNĘTRZNE
Wymiary z opakowaniem (DxSxW): 24x20x4 cm.
Waga z opakowanie: ok. 128 gr.
Klasa szczelności: IP20
Producent:
Gwarancja Producenta:

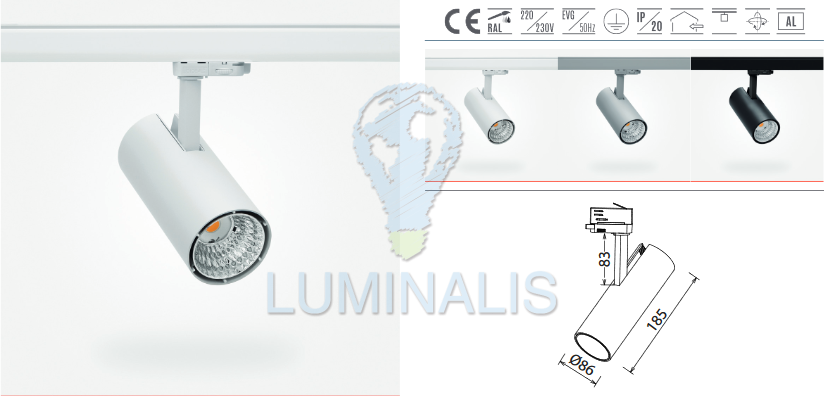

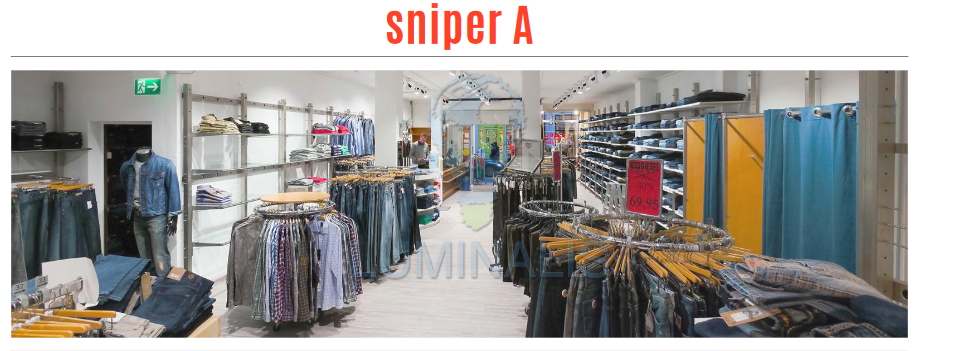

Oświetlenie oparte na szynoprzewodach dają o wiele możliwości w aranżacji oświetlenia, ponieważ to nowoczesne rozwiązanie łączy w sobie wysoką funkcjonalność oraz nietuzinkowy designerski styl. W sprzedaży posiadam szynoprzewody trójfazowe co oznacza, że Klient czy Inwestor ma możliwość sterowania każdym z obwodów z osobna, ponadto zastosowanie szynoprzewodów daje również możliwości podłączenia większej ilości Reflektorów, które możemy przesuwać w dowolnym kierunku oraz sterować jego kątem świecenia w zależności od potrzeb. Musimy pamiętać, że w domowej instalacji elektrycznej możemy spotkać 3-fazową instalację oraz 1-fazową, dlatego szynoprzewody trójfazowe dają większe możliwości względem obciążalności, ponieważ każda z 3 faz posiada obciążalność 16A. Fazy L1, L2, L3 można łączyć oddzielnie z przewodem zerowym N czyli neutral co pozwala na posiadanie 3 różnych obwodów na szynoprzewodzie, które mogą być sterowane oddzielnie. Tak wyglądają parametry elektryczne na szynoprzewodzie trójfazowym, które wynoszą 230/400V AC, 16A, 3x3,7 kVA. Poniżej kilka zdjęć z realizacji oświetlenia gdzie pierwsze przedstawiają montaż oświetlenia na szynoprzewodzie, natomiast następne przedstawiają montaż oświetlenia na bazie w tym przypadku Reflektorów SNIPER D 957 do roślin stymulujące ich wzrost.
Oznacza to, że nie jesteśmy w żaden sposób ograniczeni, ponieważ mamy wiele możliwości nie tylko do tworzenia różnorodnych aranżacji w zakresie oświetlenia, ale przede wszystkim nie mamy problemu z przeciążeniem danego obwodu. Producent firma Nordic Aluminium posiada w swojej ofercie szynoprzewody 1-fazowe oraz 3-fazowe, ponadto szynoprzewody mogą być montowane natynkowo lub podtynkowo a także przy większych wysokościach mamy możliwość ich zwieszenia za pomocą linek.
Do najczęściej wybieranych długości szynoprzewodów należą:
- 1-metrowe;
- 2-metrowe;
- 3-metrowe.
Jeżeli okaże, że potrzebujemy inny wymiar aniżeli mamy do wybory w zakresie długości to bez obaw, ponieważ każdą szynę możemy przyciąć na dowolną długość ale należy wyprowadzić obwody, które się w niej znajdują aby posiadały styk z zasilaniem. W wyprowadzenie tych przewodów pomoże kluczy XTSV 12 BENDING TOOL FOR POWER WIRES, który można zakupić na stronie sklepu.
Jeżeli nie jesteście pewni jakie zasilanie kupić tzn. prawe czy lewe bądź kupiliście zamiast prawego, lewe to bez obaw, wystarczy odwrócić szynoprzewód o 180° aby zasilanie znalazło we właściwym miejscu i po właściwej stronie.
Wybierając szynoprzewód należy do prawidłowego jego funkcjonowania dokupić:
- XTS 11 końcówkę zasilającą szynę prawą;
- XTS 12 końcówkę zasilającą szynę lewą;
- XTS 41 zaślepkę końcową;
- SKB przy dłuższych szynach warto pomyśleć o dystansach montażowych, które znacznie ułatwią montaż szczególnie tam, gdzie nie mamy równych sufitów;
- Linka nierdzewna 3m,5m,7m/1,5mm + uchwyt SPW to element niezbędny przy zwieszeniu szynoprzewodu.

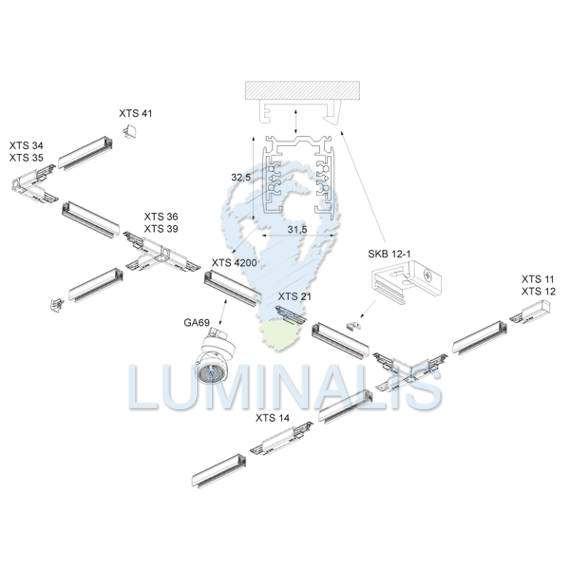

Przy różnorodnych aranżacjach oświetlenia oraz w uzyskaniu odpowiedniego rozkładu szyn bardzo pomocne okażą się łączniki do łączenia kilku szyn.
Jeżeli chodzi o rozmieszczenie szynoprzewodów w linii ciągłej to idealnie sprawdzi się niewidoczna złączka XTS 21 ale musimy pamiętać o zasileniu szynoprzewodu w jednym punkcie może to być ze strony prawej dzięki XTS 11 lub lewej dzięki XTS 12 albo w środku pomiędzy łączeniami szyn XTS 14.
Przy łączeniu szyn w dane figury geometryczne tzn. kwadraty, trapezy, prostokąty a nawet elipsy bądź w litery np. L, U czy T wykorzystujemy;
- XTS 34 łączniki kątowe lewe L;
- XTS 35 łączniki kątowe prawe L;
- XTS 38 łącznik krzyżowy X,
- XTS 36 łącznik potrójny T z zasileniem prawym i zewnętrznym uziemieniem;
- XTS 37 łącznik potrójny T z zasileniem lewym i wewnętrznym uziemieniem;
- XTS 39 łącznik potrójny T z zasileniem lewym i zewnętrznym uziemieniem;
- XTS 40 łącznik potrójny T z zasileniem prawym i wewnętrznym uziemieniem;
- XTS 24 łącznik kątowy łamany;
- XTS 23 łącznik kątowy giętki, elastyczny.
Wszystkie z powyższych łączników możemy wykorzystać jako punkty zasilające. Należy jednak pamiętać aby rozmieścić tak szynoprzewody, aby końcówka zasilająca lub łącznik zasilający znalazły w miejscu wyprowadzenia przewodu elektrycznego.
Jeżeli nadal macie problem z właściwym doborem czy to ilości czy akcesorii Systemu GLOBAL TRACK to służę pomocą i jestem do dyspozycji aby rozwiać wszelkie wątpliwości i odpowiedzieć na najbardziej nurtujące pytanie. Pomogę także w doborze odpowiedniego oświetlenia dedykowanego do szynoprzewodów oraz podpowiem ile luxów powinno mieć oświetlenie danego pomieszczenia zgodnie z wymogami.
Chcesz wiedzieć więcej prześlij zapytanie na adres email: sklep@luminalis.pl lub skontaktuj się z właścicielem sklepu pod numerem: 603-945-087.
